MOSFET body diode









전력전자에서 MOSFET의 body diode 효과는 중요하다.

프리휠링(인덕터 회로 스위칭 시에 서지 전압), 역극성 보호(실수로 반대 극성 연결), 역방향 전도(H bridge) 등등에서 유용하게 쓰이기 때문이다.

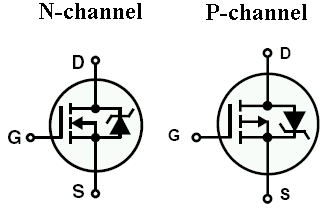

MOSFET을 보면 symbol이 다음과 같은데



이상하다.

MOSFET은 SOURCE DRAIN 대칭이 아니었나? 왜 다이오드가 한 방향이지?

이유는 body와 source를 단락시켰기 때문이다.

따라서 drain과 body의 pn접합만이 남고 이는 다이오드가 된다.

N channel의 경우 body가 p형이기 때문에 drain 방향의 다이오드가 생기고

P channel의 경우 drain이 p형이기 때문에 body(=source)방향의 다이오드가 생긴다.
